西门子博图软件S7-1200PLC模拟量0-10V,0-20mA，4-20mA工程量程转换

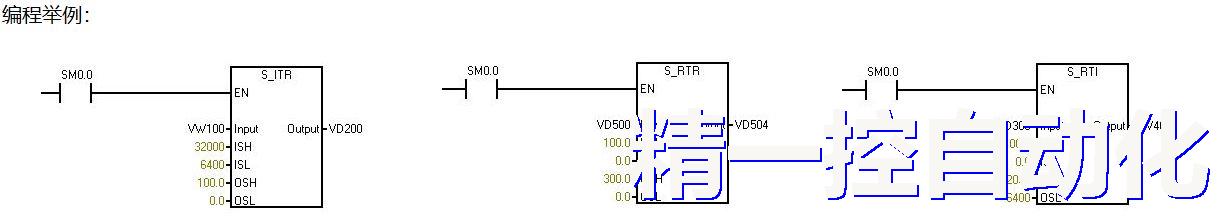

在S7-200smart PLC中模拟量比例换算用模拟量比例换算指令库Scale_I_to_R，进行0-10V，0-20mA，4-20mA转换

1，S_ITR：0-10V，0-20mA，4 - 20mA模拟量输入转换为内部百分比值

2，S_RTR：将内部百分比值转换为0.0-100.0任意工程量输出

3，S_RTI：将内部百分比值转换为0-10V，0-20mA，4 - 20mA模拟量输出

在S7-1200PLC博图软件TIA Portal V19中有两种方法都是可以进行：0-10V，0-20mA，4-20mA转换

方法1，转换指令：CONVERT，利用通用比例换算公式

模拟量的输入/输出都可以用下列的通用换算公式换算：

Ov = [(Osh - Osl)*(Iv - Isl)/(Ish - Isl)] + Osl

其中：

Ov:	换算结果
Iv:	换算对象
Osh:	换算结果的高限
Osl:	换算结果的低限
Ish:	换算对象的高限
Isl:	换算对象的低限

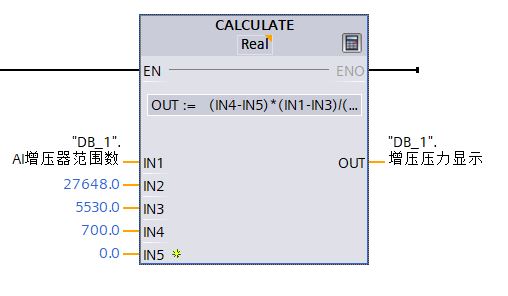

博图软件指令：CONVERT输入运算公式

(IN4-IN5)*(IN1-IN3)/(IN2-IN3)+IN5

通用比例换算公式

这样就可以把模拟量0-10V，0-20mA，4-20mA电压电流信号转换成工程量，或将工程量转换成模拟量0-10V，0-20mA，4-20mA

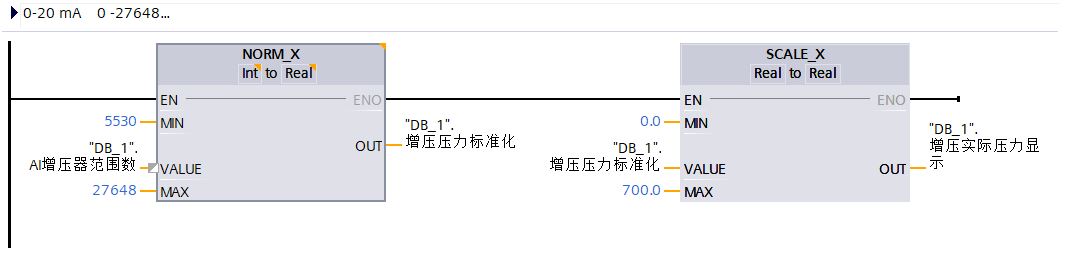

方法2：利用西门子软件指令，缩放SCALE_X和标准化NORM_X指令，两条指令配合完成

SCALE_X（标定）和 NORM_X（标准化）

1，将模拟量0-10V，0-20mA，4-20mA，工程单位表示的值标准化为 0.0 到 1.0 之间的值

2，然后将其标定为 0到 27648 范围内的模拟量输出值
