文本显示器|西门子文本显示器TD200|占数据空间

字号:T|T
文章出处:网责任编辑:作者:人气:-发表时间:2014-07-22 14:39:00



文本显示器TD 200 所占数据空间


西门子文本显示器TD200所有的菜单、报警和语言设置都存储在西门子PLC存储区中。各种配置所占用的数据空间如下:


  • 用户菜单:

    8个菜单,每一菜单带有8个画面的结构

    每个(8画面的)菜单需要 :2560字节

  • 报警:

    80个报警需要 :3200字节

  • 语言:

    5种语言总共需要: 28800字节

西门子文本显示器TD200由此可见,若要使用全部功能,则即使是数据空间最大的CPU226也不够


 向导配置完后如何知道各功能键,及使能位的地址


可以在符号表中找到各功能键、数据编辑通知位的地址,以及报警使能位、确认位的地址

西门子触摸屏

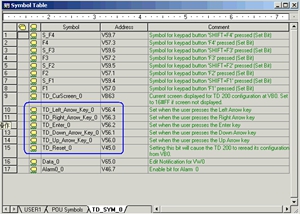

图1. TD 200符号表及地址
