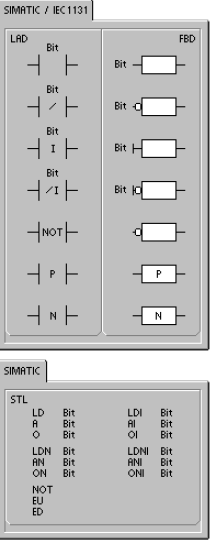

位逻辑指令
触点
标准触点
常开触点指令(LD、A和O)与常闭触点指令(LDN、AN和ON)从
存储器或者过程映像寄存器中得到参考值。标准触点指令从存
储器中得到参考值。(如果数据类型是I或Q，则也可从过程映
像寄存器中得到参考值。)
当位等于1时，常开触点闭合(接通)，当位等于0时，常闭触点
闭合(断开)。在FBD中，AND和OR框中的输入多可扩展为
32个输入。在STL中，常开指令LD、AND或OR将相应地址位
的位值存入栈顶；而常闭指令LD、AND或OR则将相应地址
位的位值取反，再存入栈顶。
立即触点
立即触点不依靠S7--200PLC扫描周期进行更新；它会立即更新。
常开立即触点指令(LDI、AI和OI)和常闭立即触点指令(LDNI、
ANI和ONI)在指令执行时得到物理输入值，但过程映像寄存器并不刷新。
当物理输入点(位)为1时，常开立即触点闭合(接通)，当物理输
入点(位)为0时，常闭立即触点闭合(接通)。常开指令立即将
物理输入值Load (加载)、AND (与)或OR (或)到栈顶，而常
闭指令立即将物理输入点值的取反值Load (加载)、AND (与)
或OR (或)到栈顶。
取反指令
取反指令(NOT)改变功率流输入的状态(也就是说，它将栈顶值
由0变为1，由1变为0)。
正、负转换指令
正转换触点指令(EU)检测到每一次正转换(由0到1)，让功率流接通一个扫描周期。负转换触点指令
(ED)检测到每一次负转换(由1到0)，让功率流接通一个扫描周期。对于正转换指令，检测到栈顶值的
0到1转换将栈顶值设为1；否则，将设为0。对于负转换指令，检测到栈顶值的1到0转换将栈顶值设
为1；否则设为0。
对于运行模式下编辑(在RUN模式下编辑应用程序)，您必须为正转换指令和负转换指令输入参数。关
于在RUN模式下编辑程序的更多信息。
线圈
输出：
输出指令(=)将新值写入输出点的过程映像寄存器。当输出指
令执行时，西门子S7--200将输出过程映像寄存器中的位接通或者断
开。在LAD和FBD中，指定点的值等于功率流。在STL中，栈
顶的值复制到指定位。
立即输出
当指令执行时，立即输出指令(=I)将新值同时写到物理输出点
和相应的过程映像寄存器中。
当立即输出指令执行时，物理输出点立即被置为功率流值。在
STL中，立即指令将栈顶的值立即复制到物理输出点的指定位
上。“I”表示立即引用；当执行指令时，将新数值写入物理
输出和相应的过程映像寄存器位置。这一点不同于非立即指
令，只把新值写入过程映像寄存器。置位和复位
置位(S)和复位(R)指令将从指定地址开始的N个点置位或者复
位。您可以一次置位或者复位1--255个点。
