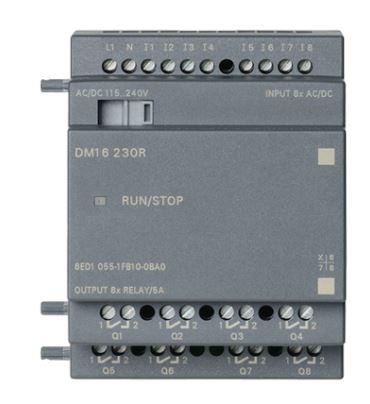

LOGO智能逻辑控制器型号

6ED1 055-1FB10-0BA0

供电电压

24 V DC

√

115 V DC

230 V DC

允许范围,下限(DC)

20.4 V

允许范围,上限(DC)

28.8 V

115 V AC

230 V AC

电源频率

• 允许的频率范围，上限

数字量输入

数字量输入点数

8

输入电压

• "0"信号

< 5 V DC

• "1"信号

> 12 V DC

输入电流

• "0" 信号,大 (允许静态电流)

1 mA

• "1" 信号，典型值

2 mA

输入延时(输入电压为额定值时)

• 对于标准输入

• 从"0"到"1"，大

1.5 ms

• 从"1"到"0"，大

1.5 ms

西门子LOGO智能逻辑控制器数字量输出

数字量输出点数

8；继电器

短路保护

×; 需要外部熔断器

灯负载，大

1 000 W；115VAC 时 500 W

控制一个数字量输入

√

2输出并联

• 用于提高功率

X

开关频率

• 阻性负载时，大

2 Hz

• 感性负载时，大

0.5 Hz

• 机械负载，大

10 Hz
