6ES7 222-1BF30-0XB0

6ES7 222-1BH30-0XB0

6ES7 222-1HF30-0XB0

6ES7 222-1HH30-0XB0

产品名称

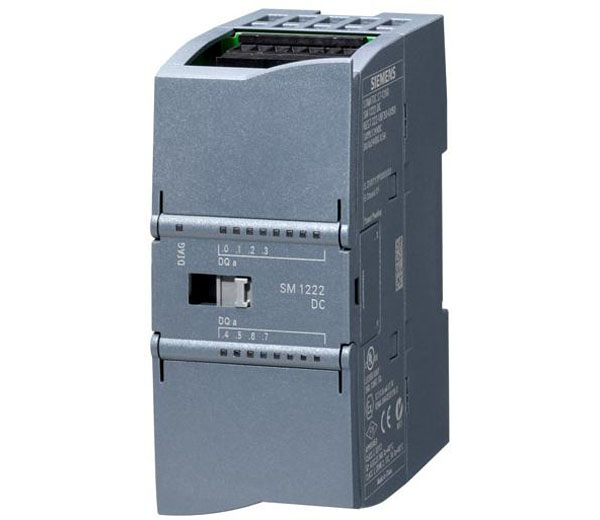

SM 1222 DQ
8 x 24 V DC

SM1222 DQ 16 x 24 V DC

SM 1222 DQ 8 x 继电器

SM1222 DQ 16 x 继电器

电流消耗

从 5VDC 背板总线，大

120 mA

140 mA

120 mA

135 mA

数字量输入

从负载电压 L+ （空载），大

11 mA/继电器线圈

11 mA/继电器线圈

电流消耗/功耗

功耗，典型值

1.5 W

2.5 W

4.5 W

8.5 W

连接系统

所需的前连接器

√

√

√

√

数字量输出

数字量输出点数

8

16

8

16

• 每组

1

1

2

1

短路保护

无;通过外部提供

无;通过外部提供

无;通过外部提供

无;通过外部提供

电路中断电压限制为

典型值(L+) -48 V

典型值(L+) -48 V

输出的分断能力

• 阻性负载，大值

0.5 A

0.5 A

2 A

2 A

• 指示灯负载，大值

5 W

5 W

30 W DC; 200 W AC

30 W DC; 200 W AC

输出电压

• 额定值(AC)

5 … 250 V AC

• 额定值(DC)

24 V

24 V

5 … 250 V AC

5 … 30 V DC

• 对于“0”信号(DC)，大值

0.1 V；10 kOhm 时

0.1 V；10 kOhm 时

5 ... 30 V DC

• 对于“1”信号，小值

20 V DC

20 V DC
