西门子PLC|设计一个微型PLC系统|西门子s7-200的指导原则

设计一个微型西门子PLC系统有许多设计方法。以下这些通用的指导原则适用于许多设计项目。当然,您所

在公司的规程和您在培训中接受的实践经验是必须遵循的。

分解控制过程或者机器

将您的控制过程或者机器分解成相互独立的部分。分解决定了控制器之间的界限,并将影响功能描述

和资源的分配。

创建功能说明

写出过程或者机器每一部分的操作描述。包括下列主题:I/O点、操作的功能描述、在允许每个执行器

(例如螺线管、电机和驱动器)动作之前必须达到的状态、关于操作员界面的描述以及与过程或机器其

他部分相连的任何接口的描述。

安全电路的设计

识别要求设计硬件安全线路的设备。控制设备在不安全的条件下出现故障,会造成不可预料的启动或

者机器操作的变化。在不可预料或者不正确的机器操作会造成人身伤害或严重的财产损失的场合,应

该考虑采用独立于S7--200PLC的机电超驰控制来防止不安全的操作。在设计安全电路时,应考虑以下几点:

1.识别有可能不合适或者不可预料操作有可能会造成危害的执行机构。

2.识别确保操作不发生危害的条件,并决定如何独立于CPU来检测这些条件。

3.识别上电或断电时,西门子CPU和I/O对过程有何影响,识别错误何时被检测出来。这个信息只能用于

常规的和可以预料的异常操作,不能用于保障安全的目的。

4.设计独立于s7-200CPU的手动或机电超驰控制来阻止危险的操作。

5.向西门子s7-200CPU提供独立电路的状态信息,便于程序和操作员界面得到需要的信息。

6.识别其他与过程安全操作相关的安全要求。

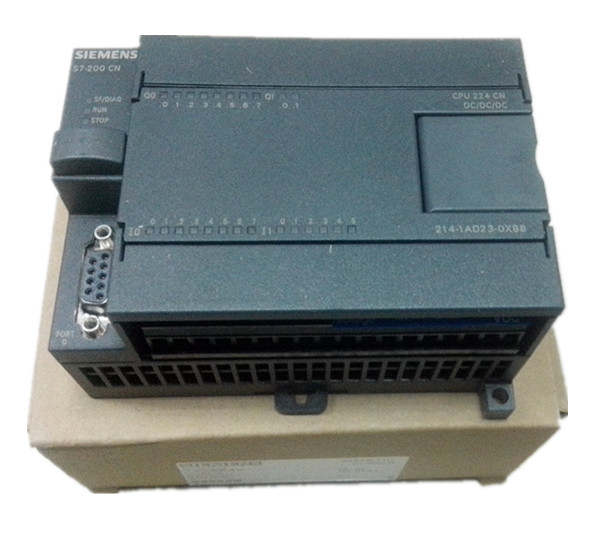

西门子s7-200



指定操作员站

根据功能描述的要求建立操作员站的组态图。包括如下内容:

1.与过程或者机器有关的每个操作员站的位置总图。

2.操作员站

3.与CPU或扩展模块有关的电气图

创建组态图

根据功能描述的要求建立控制设备的组态图。包括如下内容:

1.和过程或者机器有关的每个CPU的位置图。

2.CPU和扩展I/O模块的机械布局图(包括控制柜和其他设备)。

3.每个CPU和扩展模块的电气图(包括设备型号、通讯地址和I/O地址)。

建立符号名表(可选):

如果选择了符号名寻址,需要对绝对地址建立一个符号名表。符号名表不仅包括物理输入/输出信号,

还包括程序中用到的其他元件。
