注塑机西门子PLC编程,PLC自动化改造,东莞PLC维修,长安PLC维修

字号:T|T
文章出处:网责任编辑:作者:人气:-发表时间:2013-11-26 16:16:00

  注塑机塑胶螺纹螺牙改造应用及西门子PLC编程,PLC自动化改造,自动化维修,东莞PLC维修,虎门PLC维修,长安PLC维修





  PLC编程螺纹螺牙改造注塑机应用,PLC编程,PLC自动化改造,自动化维修

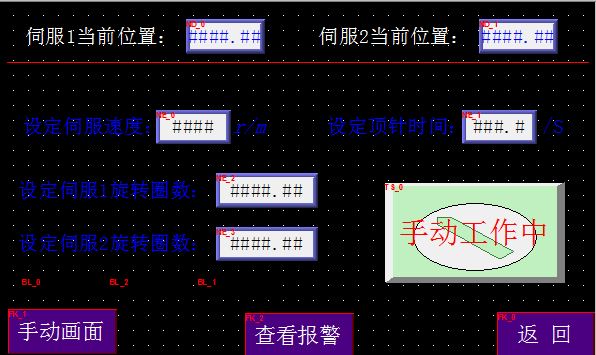

  1,“伺服1当前位置”——显示伺服1的位置;

  2,“伺服2当前位置”——显示伺服2的位置;

  3,“设定伺服速度”——设定伺服的转速0-3000转/分钟;

  4,“设定顶针时间”——设定顶针工作时间;

  5,“设定伺服1旋转圈数”——设定伺服1前进移动的位置;

  6,“设定伺服2旋转圈数”——设定伺服2前进移动的位置;

  7,手自动转换开关,开机上电时为手动工作状态,在手动工作状态时,点击进入手动画面,并且自动工作已经完成时,可以进行手动分别操作伺服1,2进或退;点击切换到自动工作状态,机器开始执行自动工作程序目的,注塑机工作时,自动攻螺纹,螺丝牙,自动成品,自动完成整个工作过程

  自动工作流程如下:

  Ⅰ,伺服1,2同时开始后退;

  Ⅱ,当伺服1,2后退且碰到对应的伺服1,2后退微动开关时,顶模信号Q0.6输

  出,开时顶模,当顶模微动开关脱离(NO点由闭合到断开)时顶模开始计时

  (其时间由设定),时间到;

  Ⅲ,复位顶模信号,且伺服1,2开始按设定的距离自动前进,前进完成后;

  Ⅳ,合模信号Q1.0输出,开始合模,当碰到合模微动开关后,Q0.7输出,当合模

  微动开关由NO点闭合再断开时,复位合模信号,伺服开始后退,又开始自动

  下一个循环;

  Ⅴ,如需关闭自动工作,再按一下,转换为,

  自动工作一个循环完成后将自动转换到手动工作状态;

  一、手动画面

  在手动工作状态时,且自动工作一个循环已经完成,点击

  分别控制伺服进或后退;

  二、报警画面

  当伺服报警时跳转到此画面,并指出相对应的伺服报警状况。

  三、常见故障处理

  1,伺服报警

  处理办法:关闭机械电源,1分钟后再开启电源,故障消失。

  改造简单,快捷方便,快速提高生产效率,注塑机产品螺纹螺牙快速完成

  1,西门子主机CPU224X6ES7214-2AD23-0XB8,发脉冲控制伺服前进攻牙,后退脱牙

  2,西门子7寸触摸屏Smart700IE6AV6648-0BC11-3AX0,方便设定数据,车牙数量

  3,750W伺服+减速机

  4,操作简单,节省人工,工作自动完成

  注塑机模具设备经改造后出口美国后运行2年多,简单的操作受到好评
